Visoko učinkovita kabinetna klimatska naprava za industrijske hladilne sisteme

HISURP Kabinetna klimatska naprava za električna ohišja, CNC omare, plošče PLC in industrijske krmilne sisteme

Ko kupci iščejo zanesljiv panelni hladilnik, običajno postavljajo ista praktična vprašanja: Kako ohranim električne omarice hladne, ne da bi v njih vnesli prah? Ali naj izberem zgornjega ali stenskega? Kako izbrati ustrezno hladilno moč?

HISURPdaje jasne odgovore z linijo izdelkov, zasnovano posebej za hlajenje električnih ohišij, ne za splošno klimatizacijo prostorov.

HISURP, ki ga proizvaja Ningbo Hicon Industry, podpira podjetje z izkušnjami na področju industrijskega hlajenja, ki segajo v leto 1972 in se osredotoča na industrijske klimatske naprave in komercialne klimatske naprave od leta 2003. S 150.000 m² velikim tovarniškim obratom, 400+ zaposlenimi, 123 patenti, CNAS nacionalnimi laboratoriji in preskusnimi sobami ter izkušnjami, ki služijo globalnemu svetu. partnerji, kot so ABB, Schneider, Toyota, COFCO, Novenco in Toray.

Klimatsko napravo v kabinetu običajno imenujemo tudi panelni hladilnik, klimatska naprava v ohišju ali hladilna enota za električno omarico. Njegov namen je preprost, a kritičen: odvaja toploto iz zaprtih električnih omaric, hkrati pa preprečuje zunanji prah, oljno meglico, vlažen zrak in jedka onesnaževala stran od občutljive elektronike. Pri PLC-jih, servo pogonih, pretvornikih, stikalnih krmilnikih, CNC krmilnikih, telekomunikacijski opremi in natančnih instrumentih ta razlika ni majhna. Neposredno vpliva na čas delovanja, zanesljivost in življenjsko dobo.

Zakaj električne omarice potrebujejo namensko klimatsko napravo?

Tradicionalne metode hlajenja, kot so izpušni ventilatorji ali naravno prezračevanje, pogosto niso več dovolj. Sodobne električne omarice vsebujejo kompaktne elektronske komponente z visoko gostoto, ki proizvajajo veliko toplote. Hkrati lahko tovarniški zrak vsebuje prah, vlakna, oljne hlape ali vlago. Če ohišje preprosto prezračite z zunanjim zrakom, lahko toploto zmanjšate le začasno, hkrati pa vnesete tiste onesnaževalce, ki poškodujejo elektroniko.

Zato se HISURP osredotoča na hlajenje + zaščito pred prahom + razvlaževanje v eni kompaktni rešitvi.

Kako deluje panelna klimatska naprava HISURP?

HISURP uporablja princip faznega hlajenja. Kompresor izpušča visokotemperaturni in visokotlačni hladilni plin v kondenzator, kjer se ohladi v tekoče hladilno sredstvo. Po dušenju vstopi hladilno sredstvo v uparjalnik in absorbira toploto iz vročega zraka v električni omarici. Hladilno sredstvo nato izhlapi nazaj v plin in se vrne v kompresor, pri čemer se cikel nenehno ponavlja.

Glavne prednosti

1. Natančen nadzor temperature za stabilno delovanje ohišja

Uporabniki lahko nastavijo delovno temperaturo znotraj električne omarice glede na dejanske potrebe uporabe. Standardno območje nastavitve temperature je od +20°C do +38°C. Odvisno od modela in projektnih zahtev je mogoče uporabiti mehansko krmiljenje ali mikroračunalniško krmiljenje z LED zaslonom.

2. Hlajenje in razvlaževanje v eni enoti

Številne električne okvare ne povzroči le vročina, ampak tudi kombinacija toplote in vlage. Enote HISURP zagotavljajo hlajenje z razvlaževanjem, pomagajo vzdrževati primernejšo vlažnost in temperaturo v ohišju ter zmanjšujejo tveganje kondenzacije in korozije.

3. Zaprta struktura pomaga preprečiti vstop prahu

Pravilno usklajena stenska klimatska naprava ali klimatska naprava za zgornjo omarico deluje z zaprtim električnim ohišjem, tako da notranji zrak ostane izoliran od prahu v delavnici, vlaken, oljne meglice in delcev v zraku.

4. Hitro, enakomerno kroženje zraka

Enota uporablja visokokakovosten centrifugalni ventilator z zunanjim rotorjem s kompaktno strukturo, velikim pretokom zraka, visokim statičnim tlakom, nizkimi vibracijami in nizkim hrupom. To pomaga hitro ohladiti ohišje in zmanjša vroče točke okoli PLC-jev, VFD-jev, servo pogonov in napajalnih modulov.

5. Učinkovit rotacijski kompresor

HISURP uporablja popolnoma zaprt rotacijski kompresor z visoko energetsko učinkovitostjo in nizko porabo energije. Z vgrajenimi ukrepi za zmanjšanje vibracij enota deluje gladko in tiho, kar je dragoceno v okoljih natančnega nadzora.

6. Visoko učinkovit izmenjevalnik toplote

Toplotni izmenjevalnik uporablja bakrene cevi z notranjim navojem in aluminijastimi rebri, kar izboljša prenos toplote in EER sistema, hkrati pa podpira stabilno dolgoročno delovanje.

7. Standardni primarni filter na strani kondenzatorja

Primarni filter na strani kondenzatorja pomaga preprečiti, da bi prah, olje in ostanki vstopili v toplotni izmenjevalnik ali ventilator in vplivali na njih, s čimer izboljša splošno stabilnost sistema in podaljša življenjsko dobo.

8. Nastavljiva smer izhoda hladnega zraka

Izhod za hladen zrak je opremljen z deflektorjem, tako da je mogoče prilagoditi smer izpusta, kar pomaga optimizirati porazdelitev zračnega toka in naredi temperaturo v ohišju bolj enakomerno.

9. Prilagodljiva namestitev in priročno vzdrževanje

Enota je kompaktna, lahka, enostavna za montažo in priročna za servisiranje. Po namestitvi in ​​priključitvi na napajanje lahko deluje brez zapletenega zagona v večini standardnih aplikacij.

Na vrhu ali na steni: katerega izbrati?

To je eno najpomembnejših vprašanj kupca in neposredno vpliva na učinkovitost namestitve in pretok zraka.

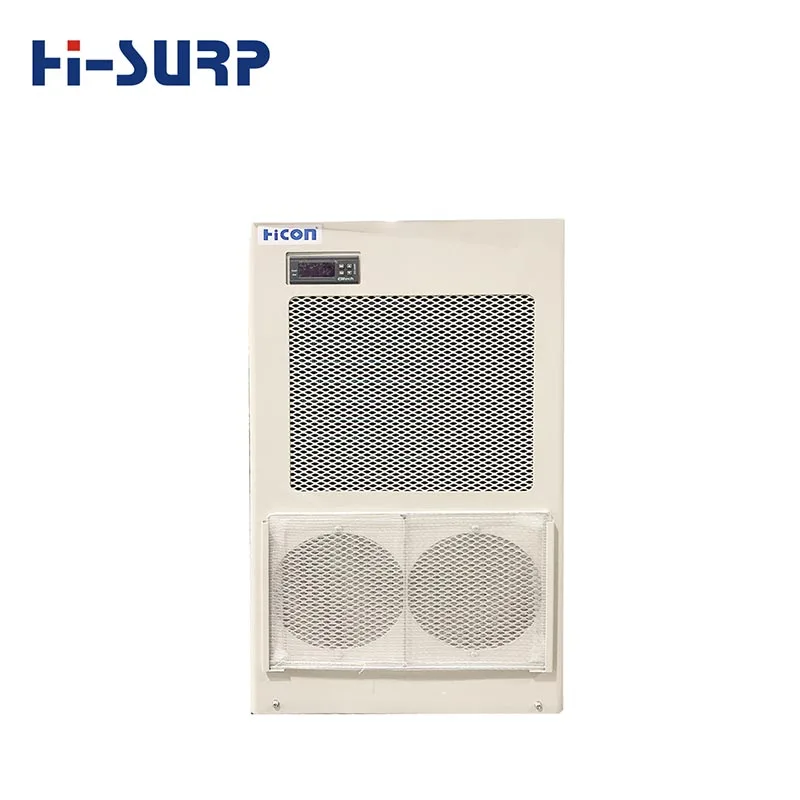

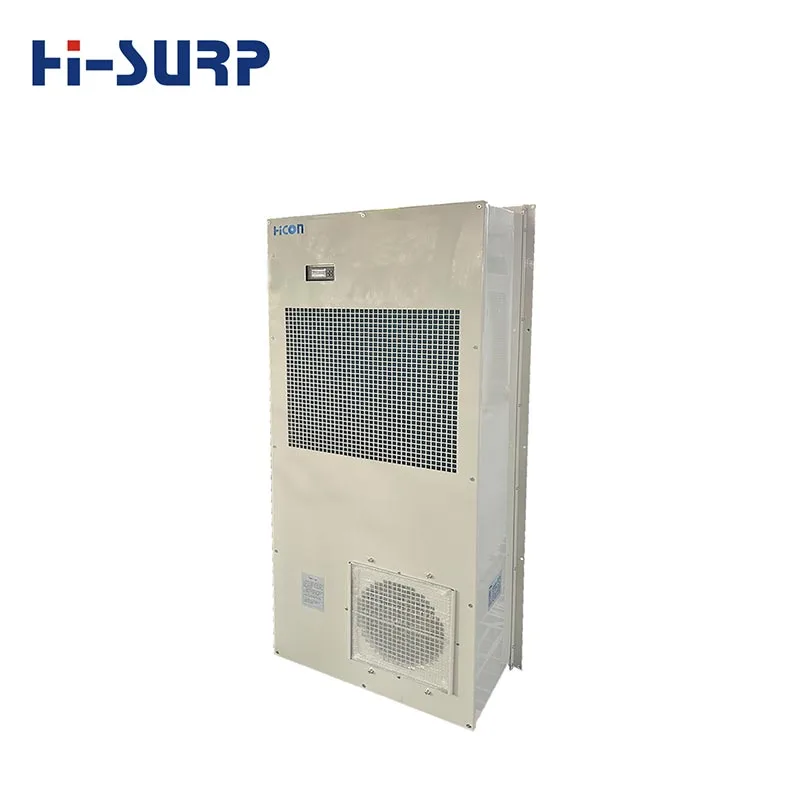

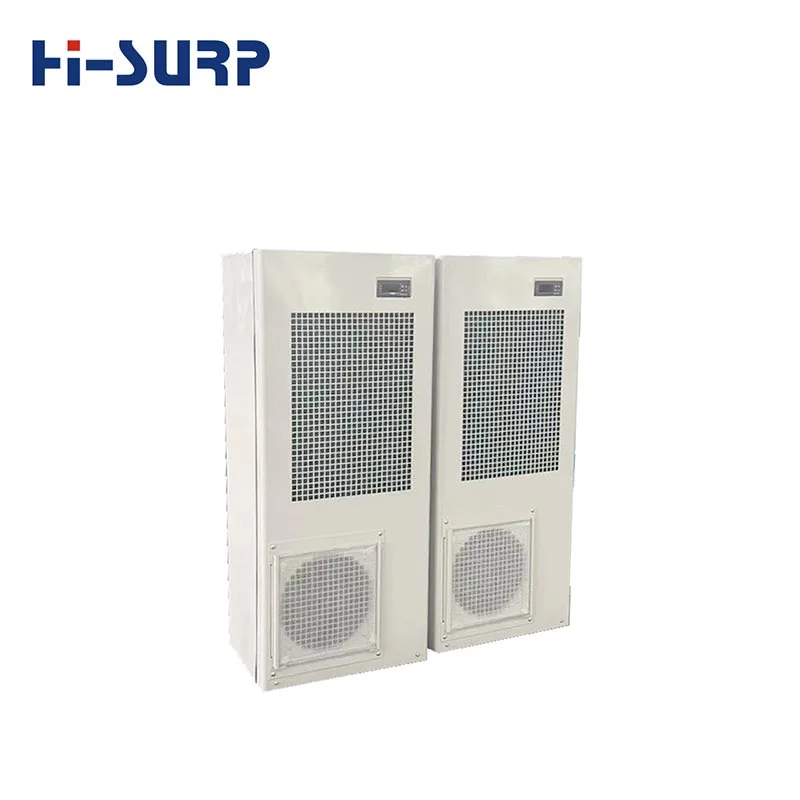

Stenska klimatska naprava je nameščena na stranski steni električnega ohišja. Je najpogosteje uporabljen format, ker je enostaven za vzdrževanje in primeren za številne krmilne omare za splošno uporabo.

Tipične hladilne zmogljivosti za stenske modele:

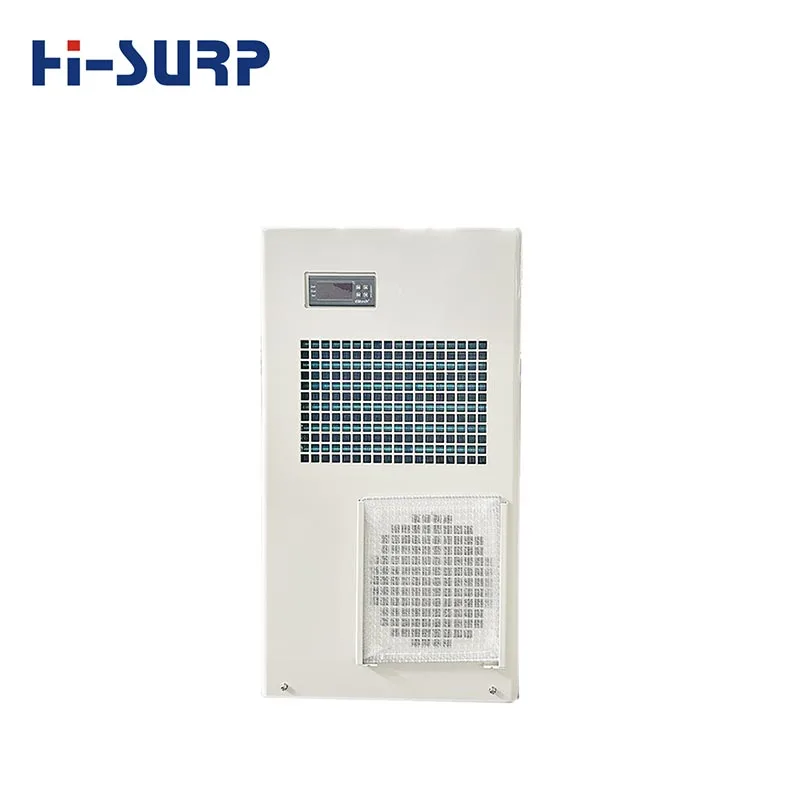

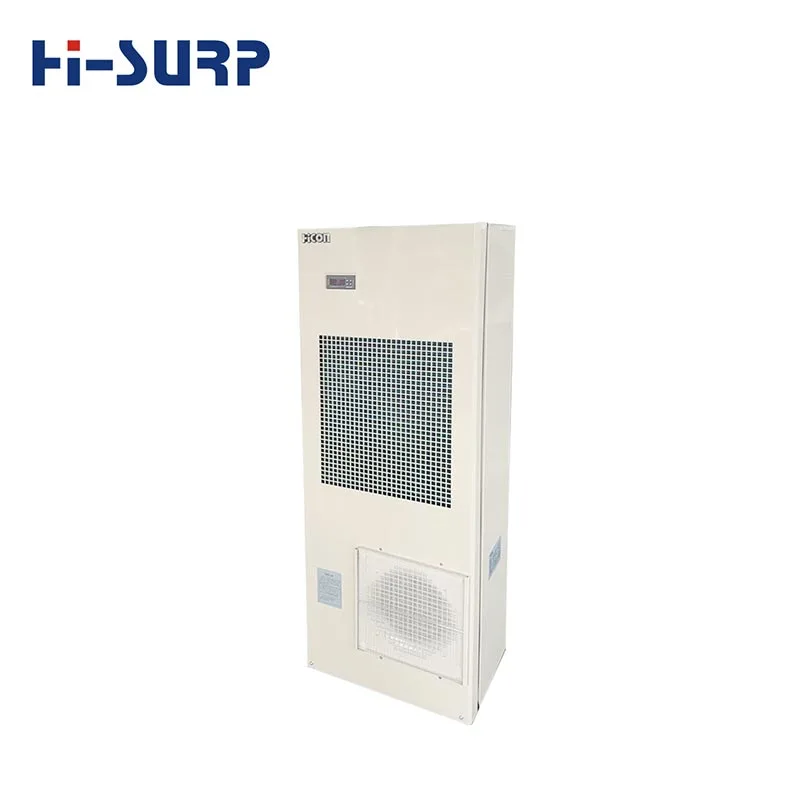

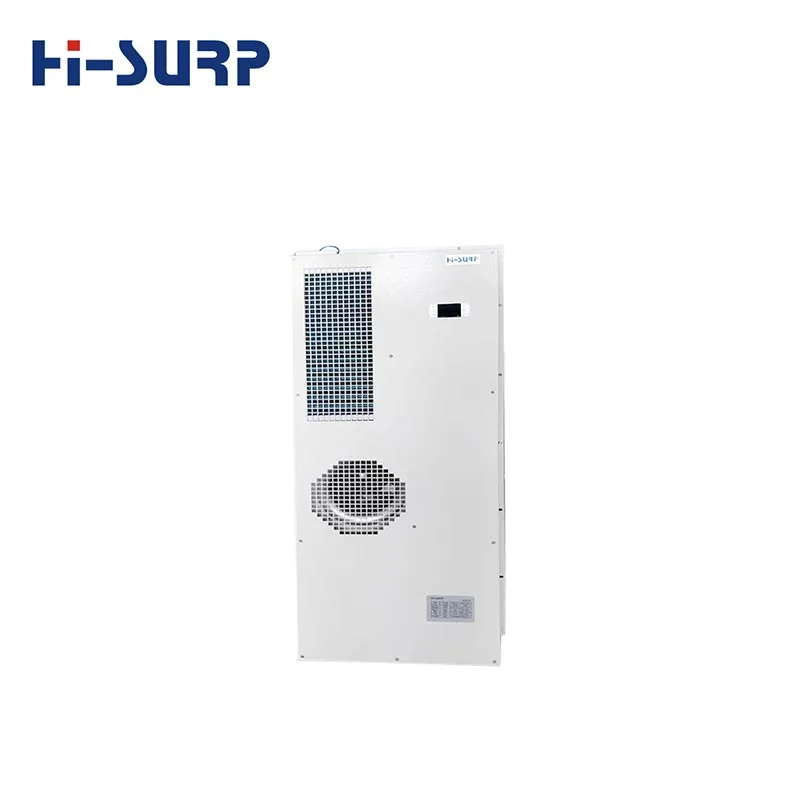

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Najboljše za:

- krmilne omare CNC strojev

- avtomatske linijske krmilne omare

- omare za telekomunikacijsko opremo

- inverterske in servo krmilne omare

- projekti nadgradnje s prostorom za stransko namestitev

Na vratih / delno vgrajen tip

To je stransko nameščena različica, ki je delno vdelana v omaro za boljši videz ali nadzor prostora.

Tipične zmogljivosti:

600W, 1000W, 1500W, 2000W, 2500W

Najboljše za:

- kompaktne linije, kjer je treba zmanjšati zunanjo projekcijo

- OEM oprema s čistejšo integrirano zasnovo omare

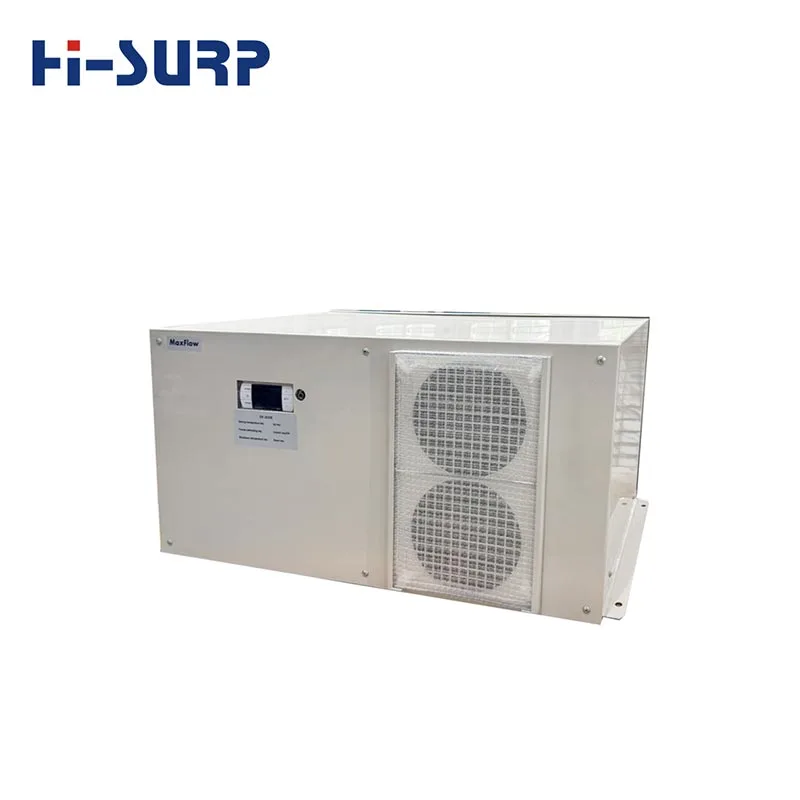

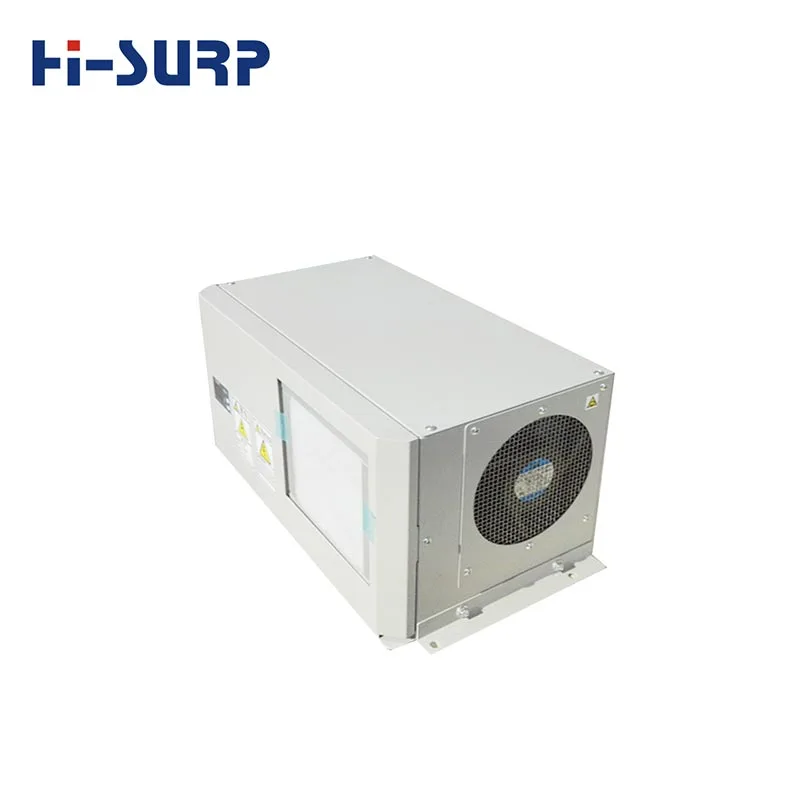

Klimatska naprava za zgornjo omarico

Klimatska naprava za zgornjo omarico je nameščena na vrhu omare in je še posebej uporabna, ko je stranski prostor omejen ali morajo stranska vrata ostati prosta.

Tipične hladilne zmogljivosti:

1000W, 1500W

Najboljše za:

- ozki instalacijski prehodi

- strojna orodja z omejenim stranskim odmikom

- omare, ki zahtevajo dovod zraka od zgoraj navzdol

Kako izbrati pravo kuhinjsko klimatsko napravo?

1. Toplotna obremenitev znotraj omare

Izračunajte skupno toploto, ki jo sproščajo pogoni, PLC-ji, napajalniki, transformatorji, releji in druga elektronika. Premajhne velikosti vodijo do slabega hlajenja; prevelika velikost lahko poveča stroške in poveča tveganje kondenzacije.

2. Mere omarice in stanje tesnjenja

Kabinetna klimatska naprava najbolje deluje z razmeroma zaprtim ohišjem. Uhajanje zraka zmanjša učinkovitost hlajenja in lahko omogoči vstop vlažnemu ali prašnemu zraku.

3. Temperatura okolja in stopnja kontaminacije

Če je lokacija vroča, prašna, mastna, vlažna ali jedka, je zaprta hladilna rešitev veliko bolj primerna kot ventilatorsko prezračevanje.

4. Namestitev

Na podlagi zasnove omare in dostopa za vzdrževanje se zgodaj odločite, ali vaš projekt potrebuje zgornjo ali stensko montažo.

5. Stanje drenaže in zahteve za nadzor

Če ni odtočne cevi, razmislite o modelu z rezervoarjem za vodo. Če projekt potrebuje natančnejši prikaz in nadzor, prosite za mikroračunalniški nadzor in možnosti LED zaslona.

Kako izračunati hladilno zmogljivost omare

1. Izračunajte površino A = 2 × (dolžina × višina + širina × višina + dolžina × širina), da določite površino omare.

2. Izračunajte temperaturno razliko ΔT = zunanja temperatura minus ciljna notranja temperatura za določitev razlike med notranjo in zunanjo temperaturo.

3. Izračunajte prenos toplote skozi steno škatle: Qs = 5,5 × A × ΔT, kar pomeni hitrost prenosa toplote.

4. Hladilna zmogljivost klimatske naprave Qo = 1,2 × (Qs + notranja proizvodnja toplote Qi), ki določa zahtevano hladilno zmogljivost.

Pregled tehničnih podatkov omarne klimatske naprave

Zakaj HISURP?

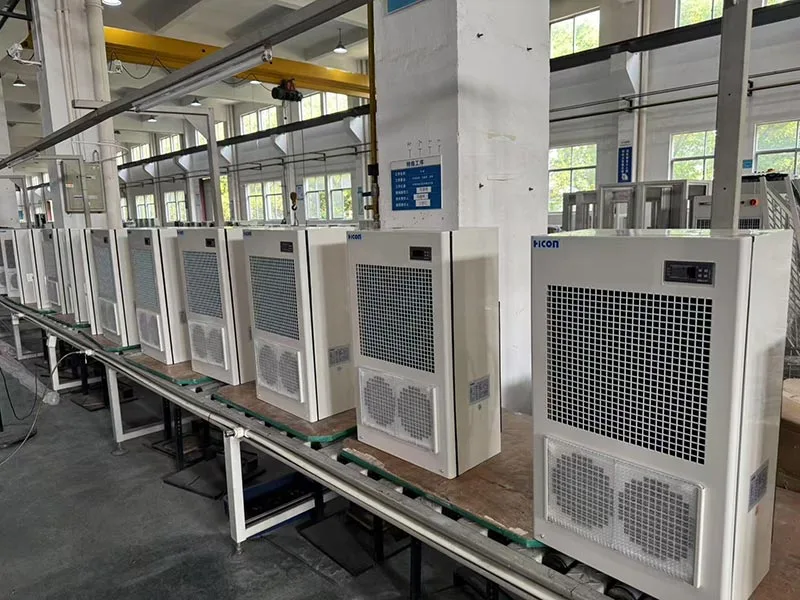

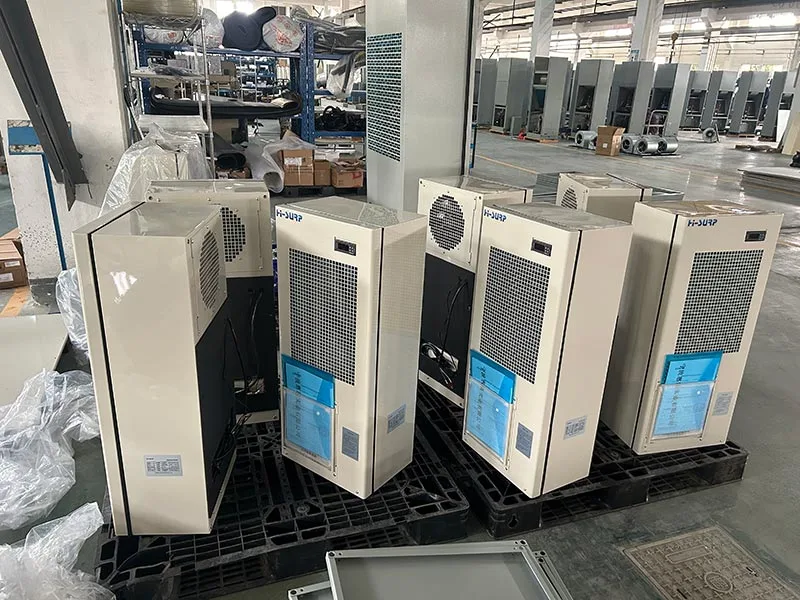

Naša proizvodna moč:

HISURP je specializiran proizvajalec industrijskih klimatskih naprav z:

- Izkušnje z industrijskim hlajenjem segajo v leto 1972

- Osredotočanje na industrijske klimatske naprave in komercialne klimatske naprave od leta 2003

- 150.000 m² proizvodne delavnice

- 400+ zaposlenih

- 123 patentov

- CNAS nacionalni laboratoriji in prostori za testiranje

- Uvožene proizvodne zmogljivosti in zreli sistemi nadzora kakovosti

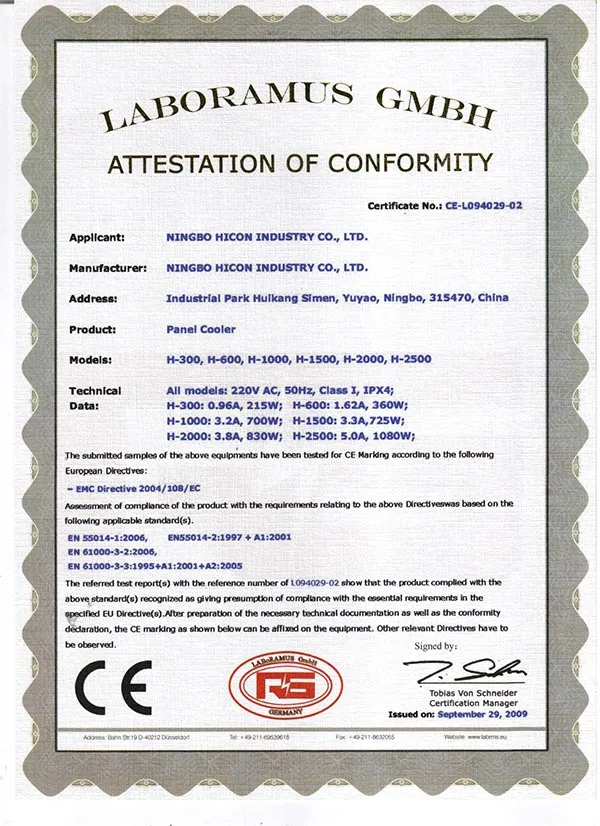

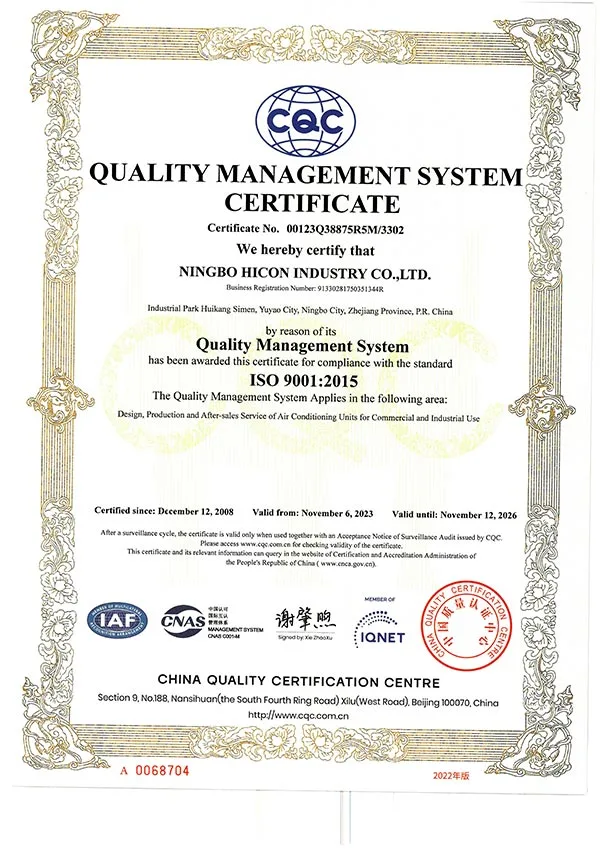

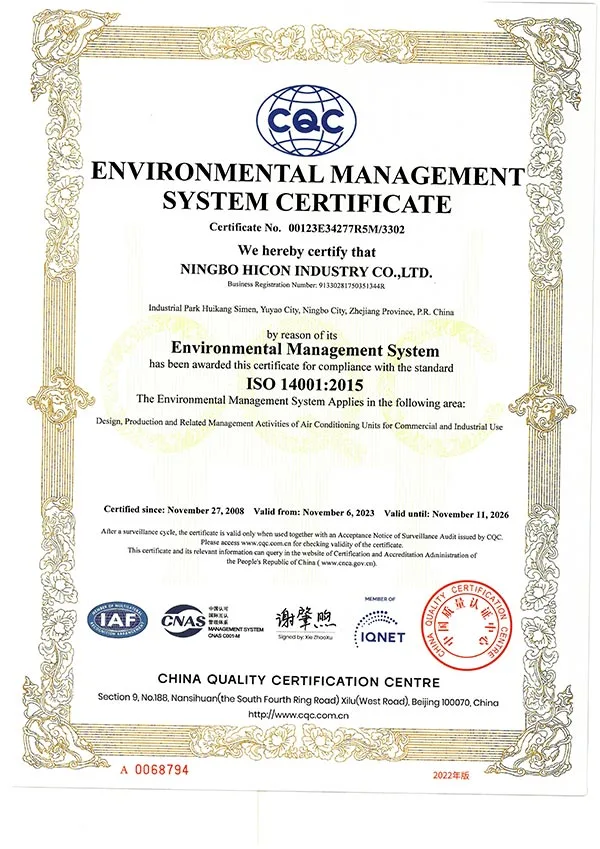

- Certifikati, vključno z ISO9001, ISO14001, ISO45001, CE, UL, CB itd.

-bogate izvozne izkušnje, kabinetne klimatske naprave zaenkrat izvažajo v: Savdsko Arabijo, Grčijo, Mehiko, Katar, Srbijo itd.

- Nestandardna prilagoditev za različne scenarije: Modeli trifaznega napajanja 460 V in 48 V DC so bili na veliko izvoženi v Grčijo in Savdsko Arabijo, pri čemer so se prilagodili različnim specifikacijam omrežja, da bi izpolnili regionalne zahteve.

Ohišje iz nerjavečega jekla, visokotemperaturni modeli s temperaturo okolja 60 °C, posebej zasnovani za omarice s fotonapetostnimi pretvorniki Bližnjega vzhoda; modeli z vmesniki RS485 podpirajo Modbus daljinsko branje temperature, toka in kod napak, kar omogoča integracijo v centralizirane nadzorne sisteme prek gostiteljskih računalnikov.

Tehnično sodelovanje z japonskimi strokovnjaki

Linija za hlajenje omar je bila razvita v sodelovanju z japonskimi podjetji, vključno s KOUWAKOUGYO in Apiste. To dodaja vrednost za kupce, ki jim je mar za stabilno načrtovalsko logiko, dokazano izkušnjo hlajenja ohišja in zrelost izdelka.

Sposobnost prilagajanja

HISURP lahko podpira:

- prilagojeni parametri

- različne zahteve glede videza in barve

- okolju prijazne možnosti hladilnega sredstva

- rešitve s fiksno ali spremenljivo frekvenco, kjer je primerno

- OEM in projektna prilagoditev

To je še posebej uporabno za izdelovalce strojev, proizvajalce krmilnih omar in čezmorske distributerje.

Tipične industrijske panoge

Izdelki HISURP panelnih klimatskih naprav so primerni za široko paleto sektorjev:

- CNC obdelovalni stroji

- plastični stroji

- telekomunikacije

- živilski stroji

- tekstilna oprema

- stroji za obdelavo lesa

- metalurgija

- linije za proizvodnjo tobaka

- VFD krmilne omare

- PLC omare

- servo krmilni sistemi

- stikalne omare in ohišja instrumentov

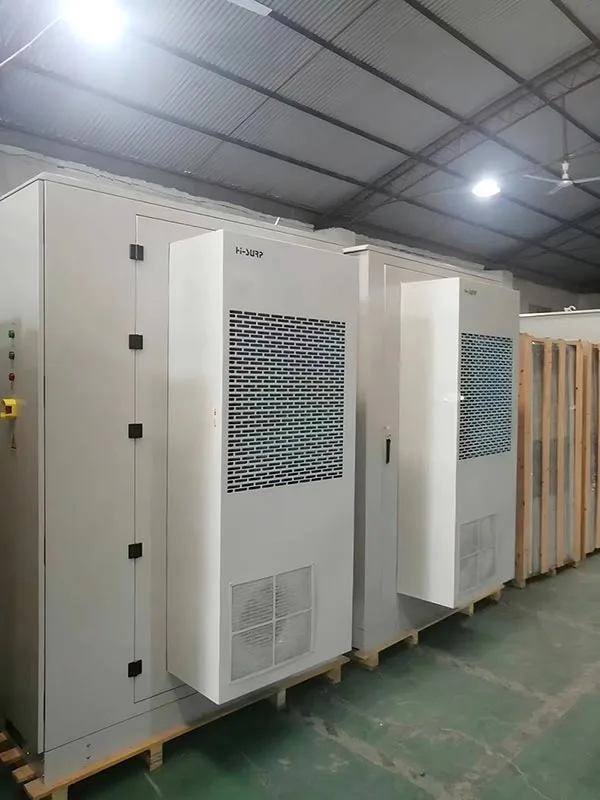

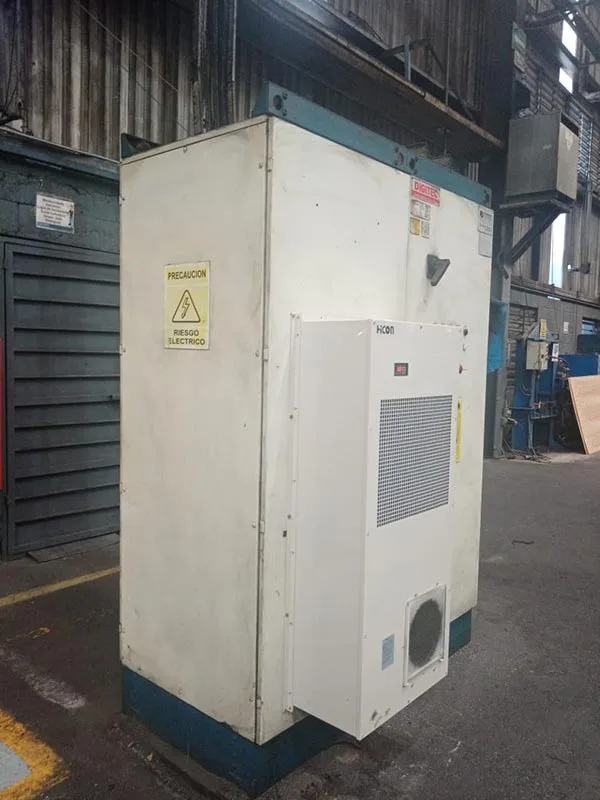

Scena namestitve
