Klimatska naprava Factory Direct Split Crane

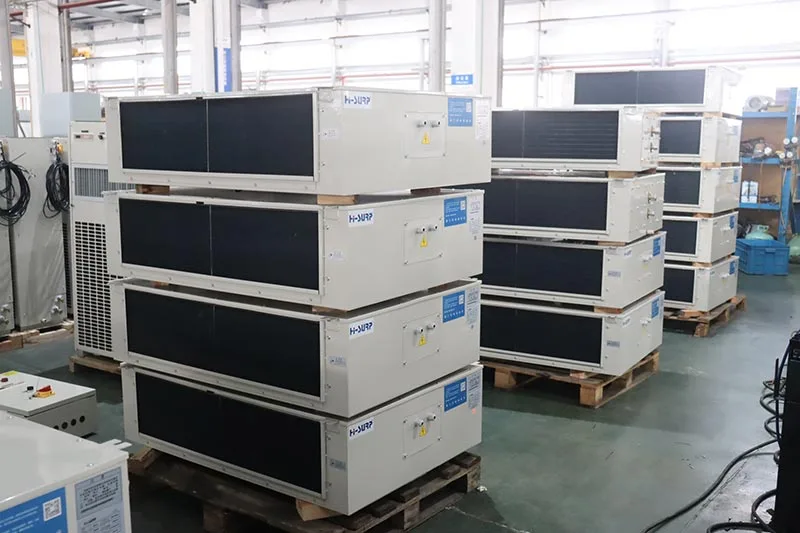

Vrste klimatskih naprav Split Crane?

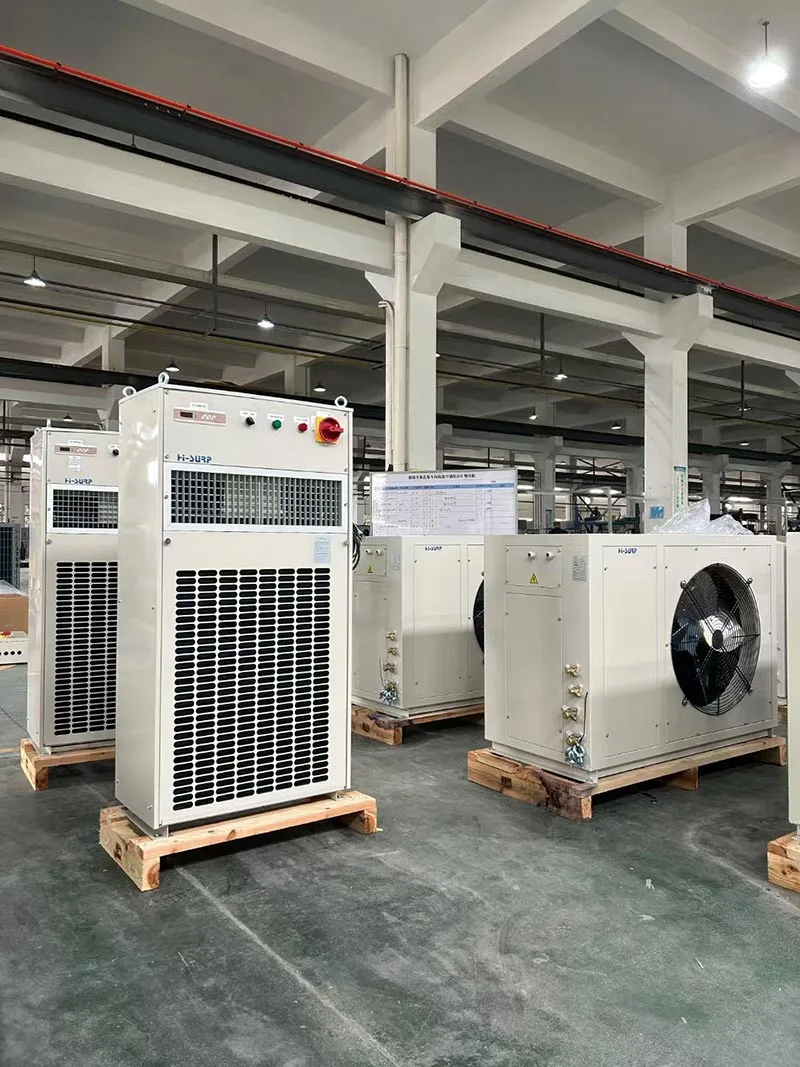

Obstajajo tri vrste klimatskih naprav HISURP split crane:

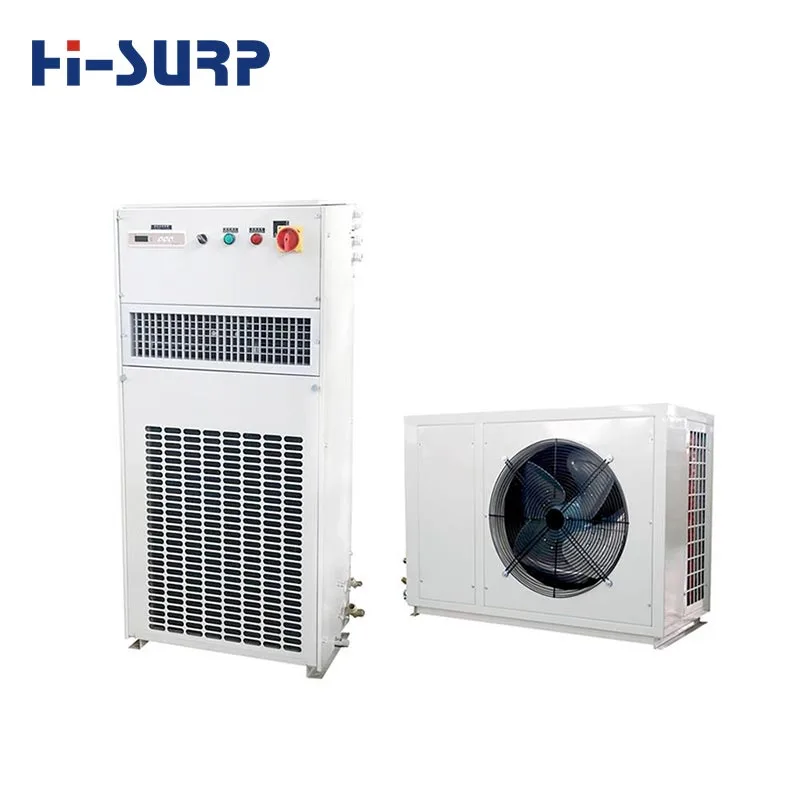

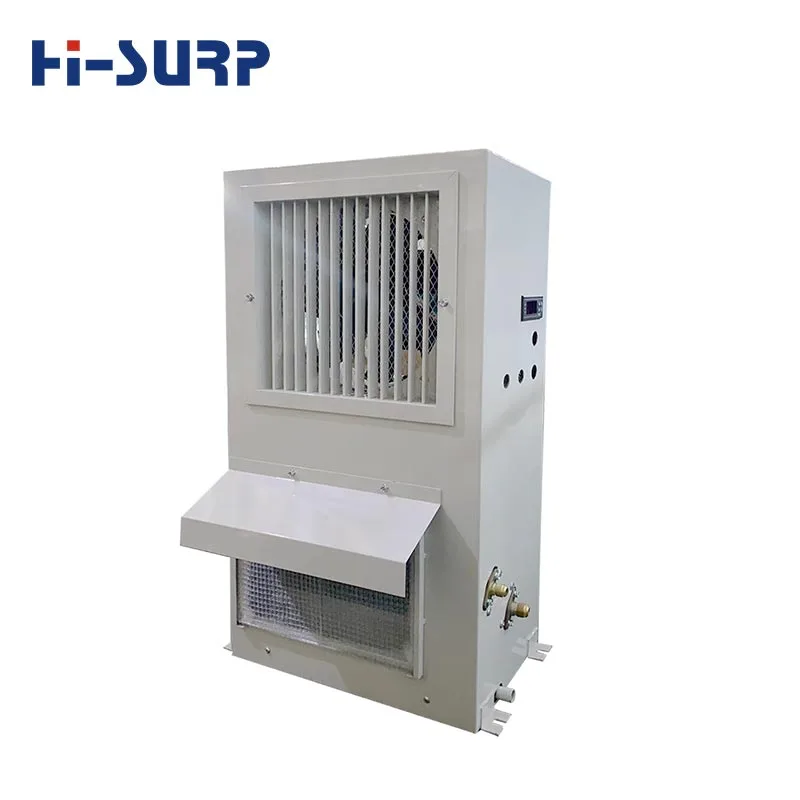

Za ločene talne žerjavne klimatske naprave,HISURPima serijo B, primerno za kabine, kjer je dovolj prostora.

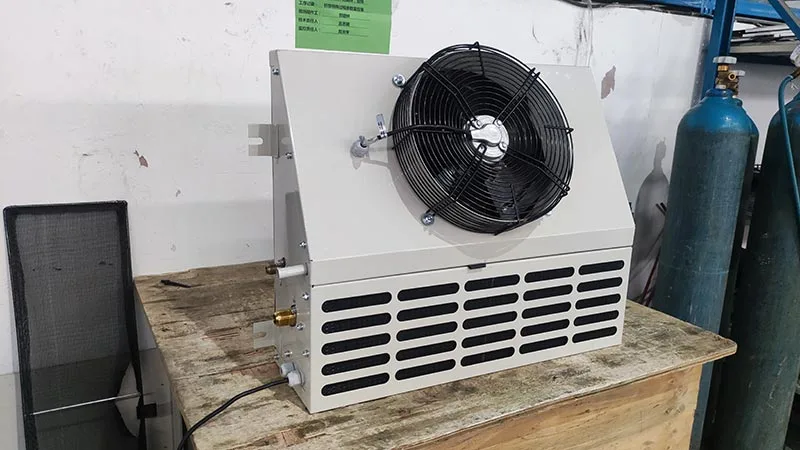

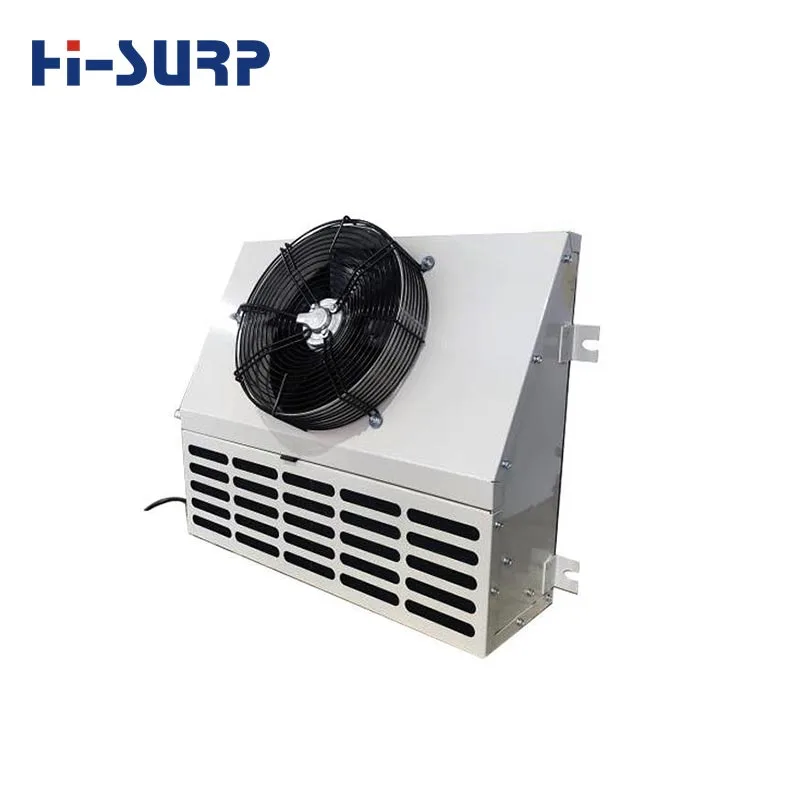

Za klimatske naprave z deljivim stenskim žerjavom ima HISURP serijo BD/BG, podobnega videza, s poševno površino in kompaktno velikostjo. Posebna pozornost je potrebna pri namestitvi BG/BD (zaradi različnih položajev zbiralnika; izhlapevanje hladilnega sredstva lahko povzroči kondenzacijo).

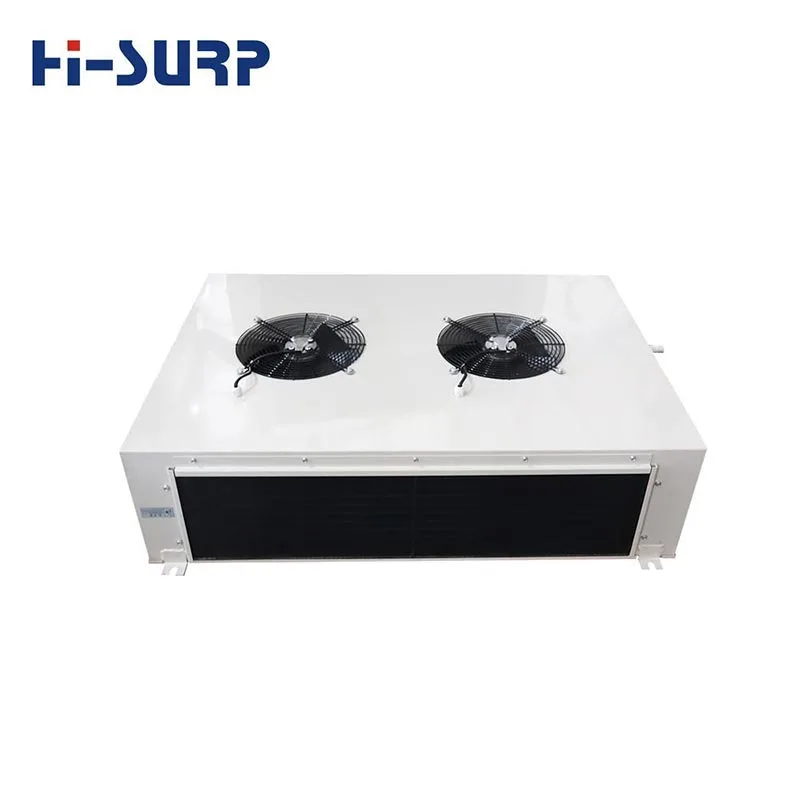

Za žerjavne klimatske naprave z deljenim stropom ima HISURP serijo BX, ki je običajno nameščena na sredini stropa, z izhodom zraka na dnu in povratnim zrakom na sprednji in zadnji strani.

Pregled klimatskih naprav HISURP Split Crane

Hladilna zmogljivost: 4~24kW

Ogrevalna moč: 3~10kW

Hladilno sredstvo: R134a, R142b, R227ea, R515B, R236fa

Napajanje: AC380/400/440-3PH-50Hz/60Hz

Delovni pogoji hlajenja: temperatura okolja DB: 45°C; notranji DB/WB so 30/24°C

Bakrene cevi: potrebne

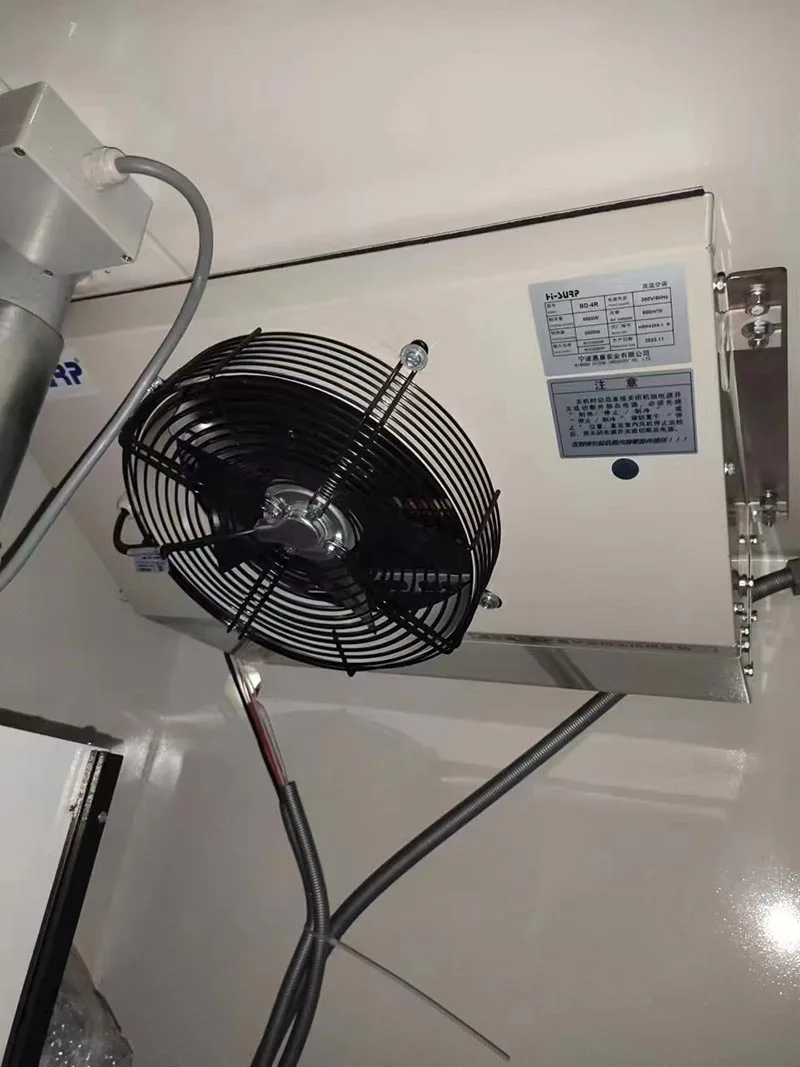

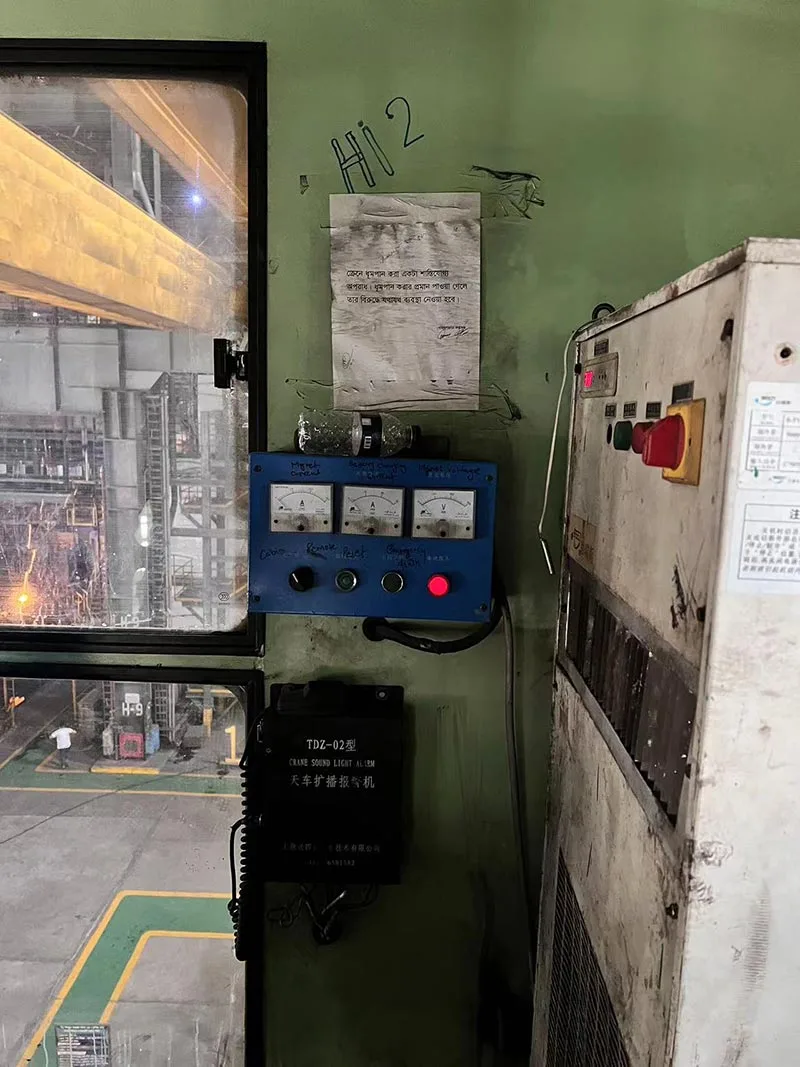

Kako namestiti klimatske naprave HISURP Split Crane?

A.  Potrdite, ali položaj namestitve omogoča povezavo bakrenih cevi in ​​električne napeljave;

B.  Zagotovite ravnost, vodoravnost in zadostno trdnost temeljev ter povežite zunanjo enoto z montažnimi nogami s 4-M12 vijaki, maticami in vzmetnimi podložkami;

C.  Notranja enota se zlahka prevrne, ker je visoka in tanka, zato mora biti varno povezana z zadnjo ploščo voznikove kabine prek integriranega pritrdilnega mesta za enoto;

D.  Enote ne smete namestiti na mesto, kjer bi lahko padla voda, sicer lahko povzroči električni udar ali puščanje;

E.  Preverite, ali so vmesniki zaprti pred namestitvijo cevi za hladilno sredstvo in naj bo zadnji vmesnik med vstavljanjem cevi zaprt ter da v ceveh ni prahu ali vode;

F.  Notranja in zunanja enota sta povezani z zapiralnimi ventili z vtičnicami bakrenih cevi za hladilno sredstvo ustrezne dimenzije Φ1/2” za tekoči vod in Φ3/4” za plinski vod. Standardna dolžina je 5 m. Če mora biti podolgovat, mora uporabnik posebej opozoriti ob oddaji naročila;

G.  Bakrene cevi je treba izredno previdno povezati z zavoji, če se le-te stisnejo. Za to operacijo je priporočljiva naprava za upogibanje cevi. Polmer krivine je (R) ≥70 mm. Upogibanje se ne sme ponoviti, če so cevi počene ali zlomljene;

H.  Notranji in zunanji vijačni priključki obeh koncev cevi morajo biti varni in tesni (vijačeni). Pri varjenju je treba zagotoviti raven varilni šiv in brez puščanja;

I. 25 kg/cm² dušik se vbrizga v nizkotlačni servisni ventil, milnica pa se enakomerno nanese na spoje ali varilne šive bakrenih cevi za odkrivanje puščanja. Če iz nizkotlačnega servisnega ventila ne izhaja dušik, se zažene vakuumsko črpanje. Če se odkrije kakršno koli puščanje, ga je treba odpraviti po sprostitvi dušika in nato ponovno izvesti detekcijo puščanja;

J.  Če v notranjosti enote ni nameščeno vodno tesnilo, je treba vodno tesnilo krivine namestiti na izhod notranje enote, da nemoteno odvaja kondenzirano vodo. Drenažne cevi morajo biti nameščene na mestu nižje od vodne posode enote;

K.  Vse žice in kabli morajo biti pravilno in varno priključeni v skladu s shematskim diagramom ožičenja, ki je dobavljen skupaj z enoto, in vsekakor je prepovedano, da bi kable opraskali ali zmečkali s pritiskom na linijsko ploščo itd.

L. Napajalni vodi so vstavljeni skozi vhod napajalne in krmilne linije, kot je prikazano na orisu, in nato priključeni na sponke "L1、L2、L3" in PE. Drugi vodi morajo biti položeni v isti smeri kot napajalni vod, kot je podrobno opisano v shemi vezja. Vsi kabli morajo biti pri prehodu skozi luknje za napeljavo obloženi s kovinsko cevjo in tesno povezani s trakovi.

M.  Bakrene vodnike ustreznih premerov izberemo v skladu z naslednjo tabelo električnih napeljav za klimatsko napravo in povežemo v skladu s shemo vezja, ki je priložena enoti.

Električna napeljava klimatske naprave

N.  Po namestitvi povezovalnih cevi, žic in drenažnih cevi se uporabijo trakovi za vezanje bakrenih cevi, žic in drenažnih cevi na razdalji 200mm-300mm. Priključne cevi morajo imeti dobro toplotno izolacijo, saj lahko visoka temperatura izpostavljenih bakrenih cevi poškoduje povezovalne žice in odtočne cevi.

O.  Električni pokrov in rešetka za dovod zraka notranje enote morata biti dobro nameščena. Plošča zunanje enote je nameščena nazaj. Enota je elektrificirana in dana v test delovanja hlajenja (20-30min). Če pride do kakršnih koli vibracij, puščanja ali neobičajne okvare itd., je treba to takoj rešiti. Poleg tega je treba uporabnika naučiti, kako uporabljati klimatsko napravo.

P.  Če je enota opremljena z zaščito pred izpadom faze in protifazno zaščito, je treba preveriti, ali je napajanje pravilno priključeno v skladu z ustreznimi lokalnimi predpisi (npr. nacionalnim električnim kodeksom). Napetost ne sme biti večja od ±15 % nazivne napetosti;

V.  Če je mesto, kjer je enota nameščena, izpostavljeno resnemu sevanju iz virov visoke temperature, mora uporabnik med vire in enoto namestiti pregrade.

Prilagajanje klimatskih naprav HISURP Split Crane

* Proti koroziji

Možnosti zaščite toplotnega izmenjevalnika pred korozijo vključujejo: barvanje; elektroforeza;  nanoelektroforeza; aluminijasta rebra iz bakrene cevi. Spodnja slika prikazuje shematski diagram elektroforeze.

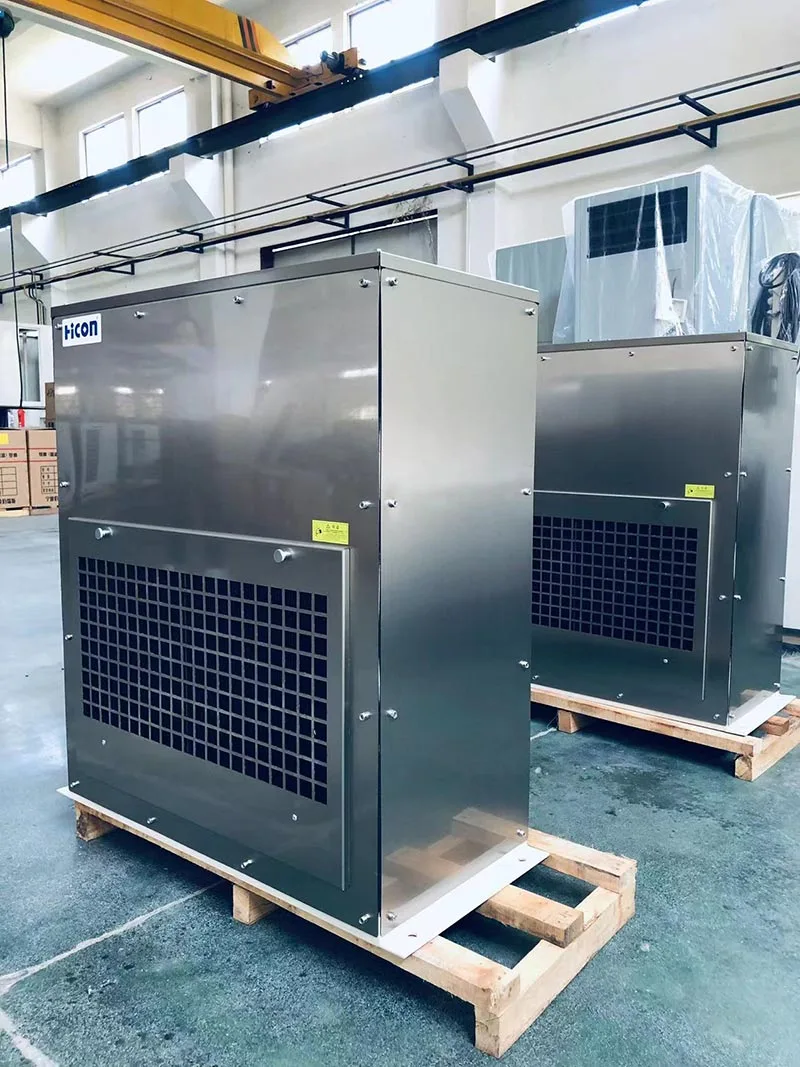

Možnosti zaščite pločevine pred korozijo vključujejo: barvanje (standard C3); elektroforeza pocinkane pločevine + barvanje; in nerjavno jeklo. Spodnja slika prikazuje shematski diagram nerjavečega jekla.

* Eksplozijsko varen

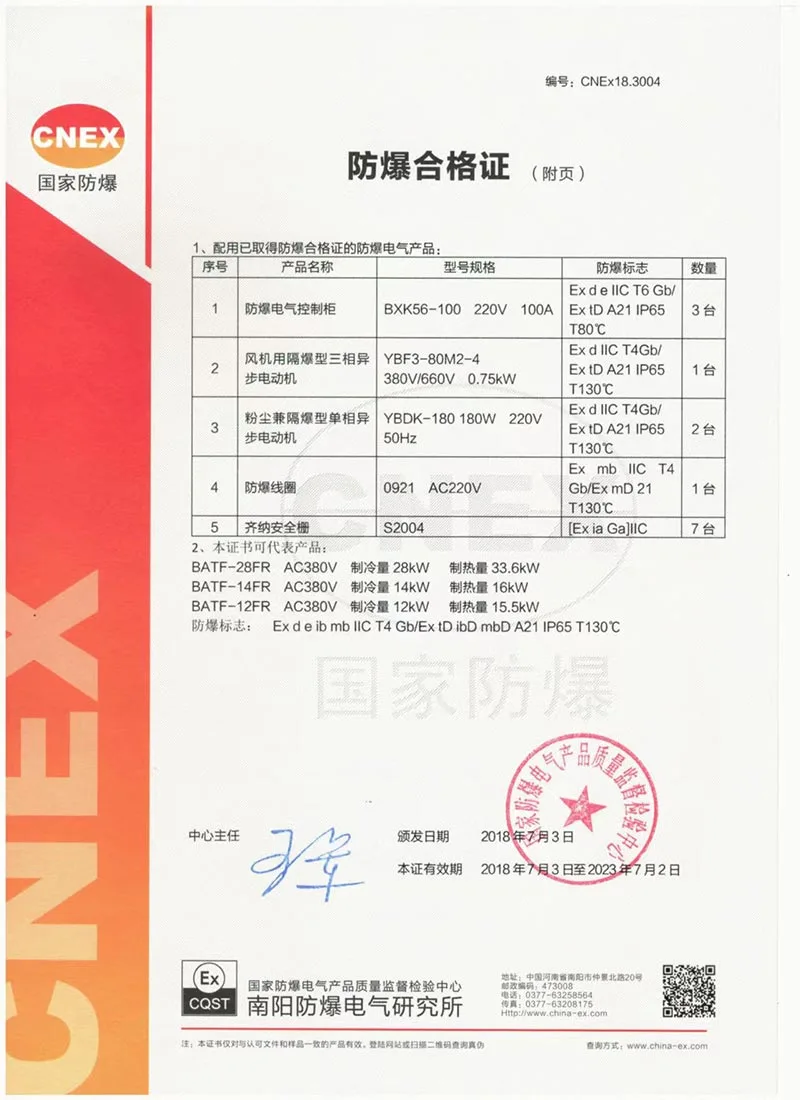

Klimatske naprave HISURP Split Crane imajo certifikat CNEX.

BT4 je predvsem primeren za cono 2 z nevarnimi plini, kjer najvišja površinska temperatura ne presega 135 °C (pogosteje se uporablja).

CT4 je primeren tako za cono 1 kot za cono 2 z nevarnimi plini, tudi z najvišjo površinsko temperaturo, ki ne presega 135 °C.

In HISURP lahko enega od njih.
