Zračno hlajena toplotna črpalka EVI
  • Zračno hlajena toplotna črpalka EVIZračno hlajena toplotna črpalka EVI

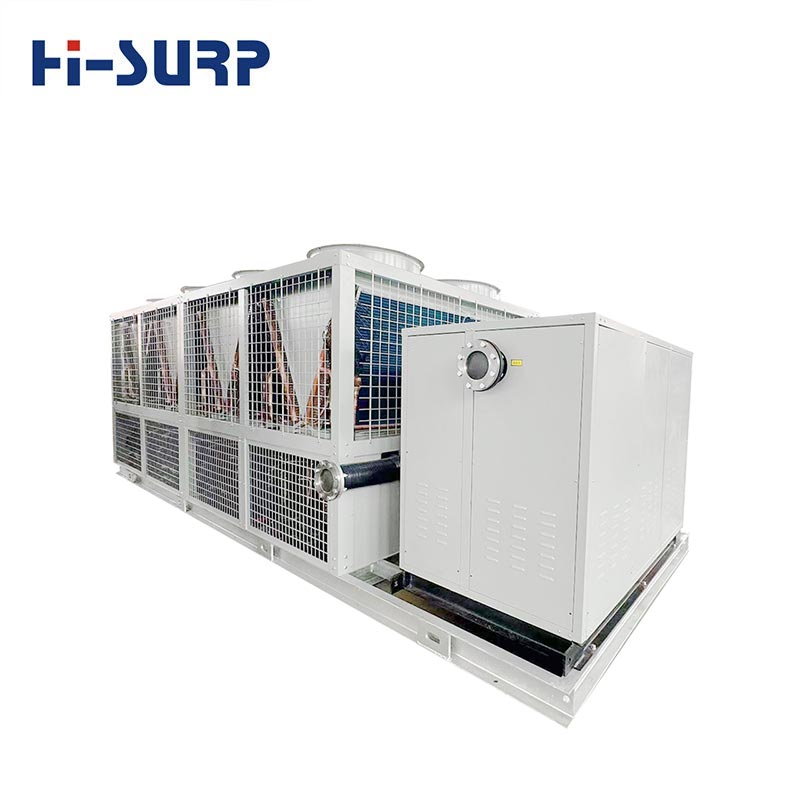

Zračno hlajena toplotna črpalka EVI

Zračno hlajena toplotna črpalka Hisurp EVI je visoko zmogljiva enota z visoko kakovostjo, ki uporablja izboljšano tehnologijo vbrizgavanja pare (EVI), ki temelji na tradicionalnih zračno hlajenih hladilnikih/toplotnih črpalkah. Posebej primeren je za projekte z visokimi zahtevami po zmogljivosti ogrevanja v okoljih z nizko temperaturo (kot so severne regije, hladno podnebje ali scenariji procesnega ogrevanja).

Kaj je EVI

EVI (izboljšano vbrizgavanje pare) za zračno hlajeno toplotno črpalko EVI je tehnologija, ki izboljšuje kompresor zmogljivost z vmesnim vbrizgom plina (elektro-vbrizg). Njegovo temeljno načelo je:

  • Med postopkom stiskanja kompresorja del hlapov hladilnega sredstva obdela vmesni produkt uveden je izmenjevalnik toplote;
  • To poveča masni pretok in entalpijo izpusta kompresorja;
  • s čimer se občutno izboljša zmogljivost nizkotemperaturnega ogrevanja in učinkovitost sistema.

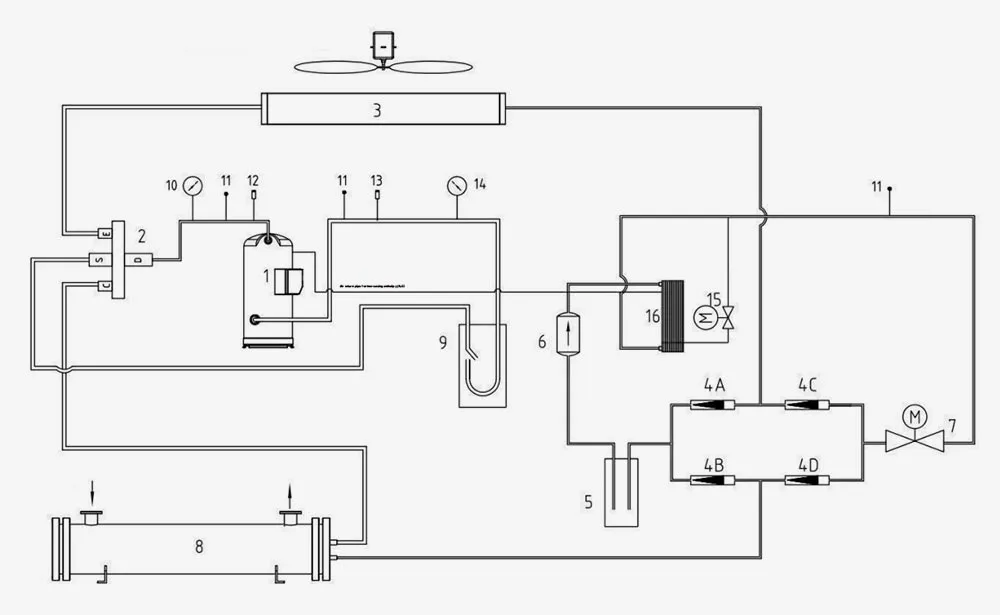

Kako deluje zračno hlajena toplotna črpalka EVI

  • 1. Drsni kompresor
  • 2. Štiripotni ventil
  • 3. Toplotni izmenjevalnik na strani zraka
  • 4. Kontrolni ventil
  • 5. Visokotlačni rezervoar za tekočino
  • 6. Suhi filter
  • 7. Elektronski ekspanzijski ventil
  • 8. Lupinasti in cevni izmenjevalnik toplote
  • 9. Separator plina in tekočine
  • 10. Merilnik visokega tlaka (izpuščen)
  • 11. Procesni igelni ventil
  • 12. Visokotlačno stikalo
  • 13. Nizkotlačno stikalo
  • 14. Merilnik nizkega tlaka (izpuščen)
  • 15. Elektronski ekspanzijski ventil za povečanje entalpije
  • 16. Ekonomizator, ki povečuje entalpijo plina


Opomba: Dvojna črta je hladilni cikel, ena vrstica je cikel povečanja entalpije curka

How does EVI Air Cooled Heat Pump work

Med ogrevanjem vzdržljive zračno hlajene toplotne črpalke EVI je pot kroženja hladiva: kompresor 1 → štiripotni ventil 2 → cevni izmenjevalnik toplote 9 → povratni ventil 4B → visokotlačni rezervoar za tekočino 5 → suhi filter 6 → elektronski ekspanzijski ventil 7 → protipovratni ventil 4C → toplotni izmenjevalnik na strani zraka 3 → štiripotni ventil 2 → plin-tekočina ločilo 9 → kompresor 1

Krog za povečanje entalpije curka je: izhod ploščnega toplotnega izmenjevalnika → elektronsko povečanje entalpije ventil → plošča izmenjevalnik toplote → blažilnik → kompresor

Ta diagram je en sam sistem, drugi sistem pa je skladen s tem sistemom.

Lastnosti

Strong Heating Capacity at Low Temperatures

Močna zmogljivost ogrevanja pri nizkih temperaturah

Navadne zračno hlajene toplotne črpalke občutno padejo pod -5 ℃.
Napredne zračno hlajene toplotne črpalke EVI lahko stabilno delujejo pri temperaturah okolja -20 ℃ ali celo nižje.

Significantly Improved Heating Capacity

Bistveno izboljšana zmogljivost ogrevanja

Zmogljivost ogrevanja se pri nizkih temperaturah poveča za 20%~40%.

Higher Energy Efficiency

Višja energetska učinkovitost

Izboljšan COP in zmanjšana poraba energije pri delovanju.

Safer Compressor Operation

Varnejše delovanje kompresorja

Učinkovito znižana temperatura izpušnih plinov, kar zmanjša tveganje pregretja.

Priprava pred namestitvijo

1. Pri transportu do mesta namestitve je treba zračno hlajeno toplotno črpalko EVI natančno pregledati v skladu z embalažnim seznamom za vse predmete. V primeru kakršnih koli poškodb ali manjkajočih delov je treba takoj obvestiti tovarno Hisurp.
2. Uporabnik mora zagotoviti nedeformabilno togo podlago ali betonsko podlago. Temelj mora biti raven in sposoben prenesti težo same zračno hlajene toplotne črpalke EVI: celotno enoto je mogoče postaviti neposredno na nosilni nosilec v skladu z risbo (glejte priloženo I).
3. Zračno hlajeno toplotno črpalko EVI lahko postavite na dobro prezračevano mesto, kot je streha, balkon ali katera koli primerna namestitev v bližini klimatskih naprav. Okoli enote mora biti dovolj prezračevalnega prostora, spredaj in zadaj, levo in desno pa ne sme biti manj kot 1,5 metra prostora. V razdalji 5 metrov od izhodne odprtine za zrak ne sme biti nobenih ovir, ki bi vplivale na izpihovanje zraka. Razdalja med enoto in površino dovoda zraka enote ne sme biti manjša od 3 metrov, da se prepreči medsebojno motenje vsake enote in vpliva na normalno delovanje enote (glejte prilogo II).
4. Povezovalne cevi zračno hlajene toplotne črpalke EVI in sama enota morajo biti pripravljene v skladu z lokalnimi standardi HVAC.

Projektni primeri

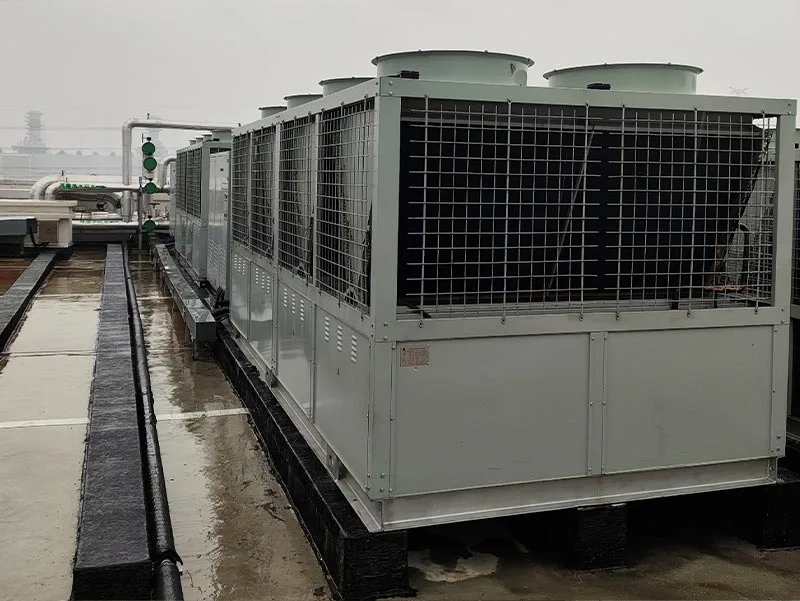

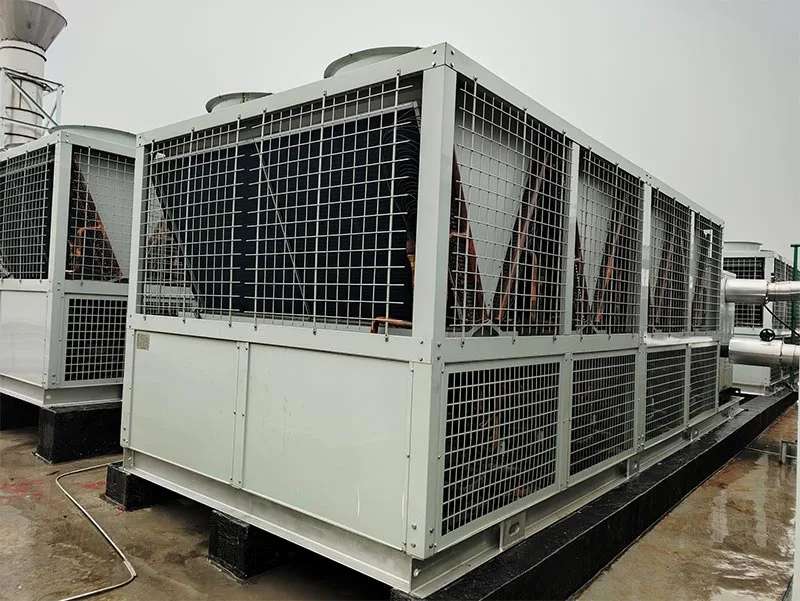

Zračno hlajene toplotne črpalke EVI so nameščene na strehi.

Project CasesProject Cases
: Zračno hlajena toplotna črpalka EVI
