Kako lahko marine AHU zagotovi zanesljivo delovanje HVAC v najzahtevnejših okoljih na ladji

Marine AhuSistemi so bistveni za vzdrževanje stabilne temperature, vlažnosti, prezračevanja in kakovosti zraka na ladjah in objektih na morju. Kot kitajski proizvajalec opreme HVAC za plovila,HISURPrazvija prilagojene rešitve Marine AHU z zaščito pred korozijo, odpornostjo proti tresljajem, prilagodljivo namestitvijo in inteligentnim nadzorom za zahtevna pomorska okolja.

Pomorska klimatska naprava mora delovati v pogojih, ki so bistveno zahtevnejši od tistih v običajnih poslovnih stavbah. Slani sprej, visoka vlažnost, vibracije, premikanje posode, omejen prostor za namestitev in nenehno spreminjajoči se delovni pogoji postavljajo dodatne zahteve za opremo HVAC.

Pomorska klimatska naprava HISURP je zasnovana glede na te zahteve. Sistem lahko podpira konfiguracije ohlajene vode, direktne ekspanzije (DX) in rekuperacije toplote, hkrati pa vključuje izolacijo vibracij, zaščito pred korozijo na morskem nivoju, inteligenten nadzor in prilagodljive možnosti namestitve. Odvisno od konfiguracije sistem zagotavlja pretok zraka od 1.000 do 50.000 m³/h, zmogljivost hlajenja od 5 do 300 kW in zmogljivost ogrevanja od 3 do 200 kW.

Kazalo

• Kaj je marine AHU?
• Zakaj ladje potrebujejo specializirane klimatske naprave?
• Katere so ključne značilnosti marine AHU?
• Kratek pregled tehničnih specifikacij Marine AHU
• Kje se lahko uporabljajo pomorski AHU sistemi?
• Kako izbrati pomorsko klimatsko napravo?
• Kako kakovost marine AHU vpliva na dolgoročno delovanje?
• Pogosta vprašanja o marine AHU
• Zaključek

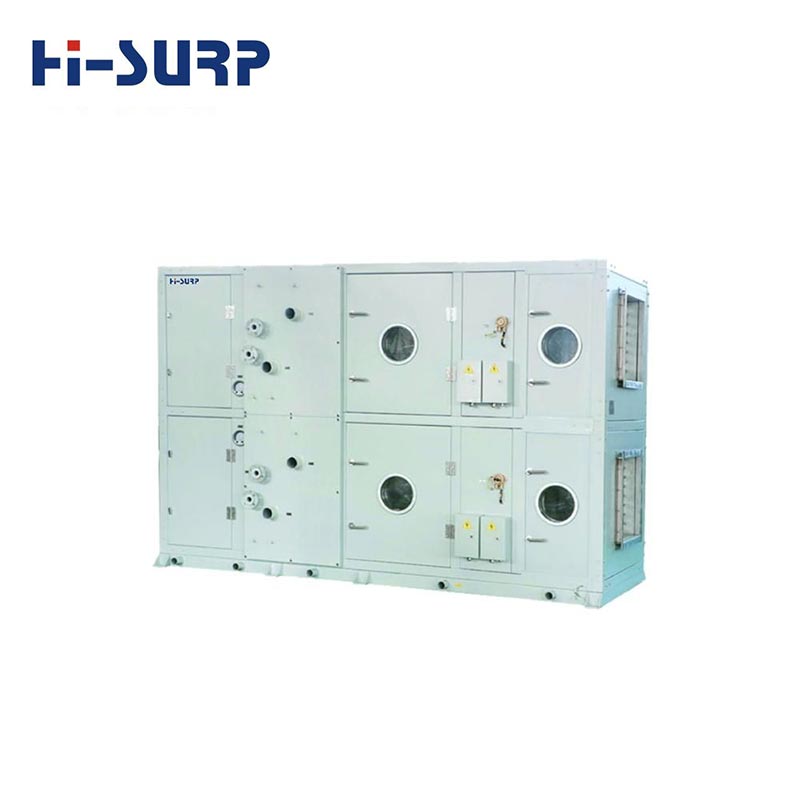

Kaj je marine AHU?

Marine AHU ali pomorska klimatska naprava je sistem HVAC, zasnovan za kondicioniranje in distribucijo zraka na ladjah, obalnih ploščadih in drugih pomorskih objektih. V nasprotju s standardnimi komercialnimi klimatskimi napravami se morajo ladijski modeli prilagoditi gibanju plovil, vibracijam, zraku, ki je poln soli, vlagi, omejenim prostorom za opremo in strogim zahtevam glede zanesljivosti delovanja.

Dobro zasnovan Marine AHU lahko integrira hlajenje, ogrevanje, filtracijo, prezračevanje, nadzor vlažnosti in inteligentno spremljanje v en sam sistem za obdelavo zraka. Zaradi tega je primeren tako za udobje posadke kot za območja, kjer so stabilni okoljski pogoji pomembni za opremo in delovanje.

V skladu s specifikacijami izdelka HISURP je sistem mogoče konfigurirati s funkcijami ohlajene vode, DX hlajenja ali rekuperacije toplote. Rekuperacija toplote lahko uporabi vodo iz plašča motorja kot vir ogrevanja, kar pomaga izboljšati splošno izrabo energije na plovilih, kjer je na voljo odpadna toplota.

Zakaj ladje potrebujejo specializirane klimatske naprave?

Pomorski sistemi HVAC delujejo v okolju, kjer lahko običajna klimatska oprema naleti na pospešeno korozijo, mehanske obremenitve in nestabilne pogoje delovanja. Zato je izbira opreme, zasnovane posebej za pomorske storitve, lahko ključnega pomena za zanesljivost sistema.

• Solni sprej in korozija:Okolje z morsko vodo lahko pospeši korozijo izpostavljenih kovinskih komponent in površin za prenos toplote.
• Vibracije in gibanje:Motorji, pogonski sistemi in premikanje plovil ustvarjajo mehanske obremenitve, ki jih oprema HVAC v stacionarnih zgradbah morda ne bo vzdržala.
• Omejen prostor:Opremo je treba pogosto namestiti v kompaktne strojnice, tehnične prostore, strope ali kabine.
• Spremenljivi pogoji delovanja:Ladje se lahko premikajo med različnimi podnebji in delovnimi okolji, kar ustvarja spreminjajoče se zahteve po hlajenju in ogrevanju.
• Zahteve glede udobja:Kabine za posadko, restavracije, potniški prostori in kontrolne sobe zahtevajo zanesljivo upravljanje temperature in vlažnosti.

Zaradi teh razlogov mora projekt HVAC za plovila upoštevati več kot samo hladilno zmogljivost. Mehanska konstrukcija, odpornost proti koroziji, krmiljenje, način namestitve, filtracija, uporabnost in zahteve glede klasifikacije lahko vplivajo na izbiro opreme.

Katere so ključne značilnosti marine AHU?

1. Več virov ogrevanja in hlajenja

Velika prednost konfigurabilne Marine AHU je njena zmožnost prilagajanja različnim energetskim sistemom na ladji. Rešitev HISURP lahko podpira centralno ohlajeno vodo, neposredno ekspanzijo in rekuperacijo toplote. To daje načrtovalcem ladij večjo prilagodljivost pri integraciji opreme HVAC v obstoječe ali novo zasnovano plovilo.

Pri plovilih, opremljenih z ustreznimi viri toplote motorja, lahko za rekuperacijo toplote za ogrevanje uporabimo vodo iz plašča motorja pri približno 60–90 °C. Ta pristop lahko zmanjša odvisnost od dodatnega električnega ogrevanja in bolje izkoristi razpoložljivo energijo na krovu.

2. Morska zaščita pred korozijo

Odpornost proti koroziji je eden najpomembnejših dejavnikov za pomorsko opremo HVAC. HISURP določa zaščito proti koroziji C5-M za pomorsko uporabo in ponuja konstrukcijo iz nerjavečega jekla za izbrane konfiguracije. Ključne komponente lahko uporabljajo tudi nerjaveče jeklo 316L, medtem ko so toplotni izmenjevalniki lahko konfigurirani z zlitino bakra in niklja ali titana, odvisno od zahtev uporabe.

Specifikacija izdelka navaja tudi trajanje preskusa s solnim pršenjem, ki traja najmanj 1000 ur, kar je pomembna referenca pri ocenjevanju odpornosti na agresivna morska okolja.

3. Zasnova proti vibracijam in nihanju

Ladijska oprema je izpostavljena vibracijam, kotaljenju, nagibanju in drugim dinamičnim pogojem. Marine AHU lahko uporablja podlago za blaženje tresljajev in fleksibilne povezave za zmanjšanje prenosa mehanskih tresljajev skozi instalacijo HVAC.

Navedena specifikacija vključuje prilagodljivost na približno 15° pete in 5° obrobo, odvisno od izbrane konfiguracije in aplikacijskih zahtev. Ta konstrukcijski premislek pomaga sistemu, da ostane funkcionalen, ko posoda ni popolnoma ravna.

4. Inteligentni nadzor temperature in vlažnosti

Nadzorne sisteme klimatskih naprav za pomorstvo je mogoče povezati s širšimi sistemi upravljanja ladij prek komunikacije Modbus RTU ali RS485. HISURP določa mikroprocesorski krmilnik ali PLC z možnostmi zaslona na dotik, kar operaterjem omogoča učinkovito spremljanje in prilagajanje delovnih parametrov.

Navedena natančnost nadzora temperature je ±0,5°C, medtem ko lahko natančnost vlažnosti doseže ±5%. Izbirni ventilatorji EC lahko tudi izboljšajo energetsko učinkovitost, pri čemer proizvajalec navaja potencialne prihranke energije za več kot 30 %, odvisno od pogojev delovanja in konfiguracije.

5. Kompaktna in prilagodljiva namestitev

Na ladjah je prostor pogosto cenjen. Modularni Marine AHU lahko zato zagotovi pomembne prednosti namestitve. HISURP ponuja možnosti horizontalne, vertikalne in stropne namestitve, kar omogoča prilagoditev konfiguracije opreme različnim razporeditvam kabin in strojnic.

Vrata za dostop, čistilni filtri in samodiagnoza napak prav tako pomagajo poenostaviti rutinsko vzdrževanje in odpravljanje težav.

Kratek pregled tehničnih specifikacij Marine AHU

Naslednja tabela povzema ključne tehnične parametre, objavljene za HISURP Marine AHU. Dejanske specifikacije je treba potrditi glede na zasnovo posode, pogoje delovanja, zahteve glede klasifikacije in konfiguracijo po meri.

Kje se lahko uporabljajo pomorski AHU sistemi?

Vsestranskost Marine AHU omogoča, da služi različnim prostorom na plovilih in objektih na morju. Njegovo konfiguracijo je mogoče prilagoditi glede na zahteve glede pretoka zraka, toplotne obremenitve, razpoložljive vire energije, prostor za namestitev in okoljske pogoje.

• Oceanske trgovske ladje:Namestitev za posadko, jedilnice, prostori za rekreacijo in potniški objekti.
• Kontejnerske ladje in naftni tankerji:Bivalni prostori in izbrana operativna območja, ki zahtevajo nadzorovane notranje pogoje.
• Ladje za križarjenje in trajekti:Potniške kabine, javne površine, restavracije in drugi prostori, ki so pomembni za udobje.
• Jahte:Vrhunska namestitvena območja, kjer so pomembni temperatura, vlaga, hrup in videz.
• Priobalne ploščadi:Bivalni prostori, kontrolne sobe in operativna območja.
• Inženirska plovila:Vlačilci, plavajoči bagri, plovila za polaganje cevi in ​​podobne specializirane ladje.
• Mornariška in pomožna plovila:Aplikacije HVAC v kabinah in bivališčih, kjer je potrebna robustna ladijska konstrukcija.

Za širše zahteve HVAC za plovila lahko kupci ocenijo tudi sorodne rešitve, kot je nprpomorske klimatske naprave, zračno hlajene ladijske enote in vodno hlajeni ladijski klimatski sistemi.

Kako izbrati pomorsko klimatsko napravo?

Izbira prave marine AHU zahteva oceno na ravni sistema in ne zgolj primerjavo hladilne zmogljivosti ali nakupne cene. Ekipe za nabavo morajo proizvajalcu zagotoviti dovolj informacij o projektu, da zagotovijo, da je izbrana konfiguracija tehnično ustrezna.

1. Določite potreben pretok zraka:Izračunajte zahteve glede prezračevanja in klimatizacije za vsak prostor.
2. Izračunajte obremenitve pri hlajenju in ogrevanju:Upoštevajte ljudi, opremo, razsvetljavo, zunanjo temperaturo, izolacijo in pogoje delovanja.
3. Določite razpoložljivi vir energije:Ugotovite, ali imate prednost ohlajena voda, DX, vroča voda, voda iz plašča motorja ali električno ogrevanje.
4. Ocenite izpostavljenost morju:Določite zahteve glede slanega pršila, vlažnosti, korozije, vibracij in gibanja plovila.
5. Potrdite omejitve namestitve:Preverite dimenzije, težo, servisni dostop, priključke kanalov in orientacijo namestitve.
6. Določite zahteve za filtriranje:Izberite konfiguracijo predfiltra, srednjega filtra ali HEPA glede na zahteve glede kakovosti zraka v zaprtih prostorih.
7. Pregled integracije nadzora:Potrdite, ali so potrebni Modbus RTU, RS485, PLC ali integracija s sistemom za upravljanje ladje.
8. Preverite certifikacijske zahteve:Za ustrezne projekte potrdite, ali je potrebna klasifikacija DNV, BV, ABS, CCS ali LR.

Sodelovanje z izkušenim kitajskim proizvajalcem pomorskih klimatskih naprav lahko poenostavi ta postopek, saj lahko dobavitelj uskladi izbiro zmogljivosti, konstrukcijo ohišja, zaščito pred korozijo, nadzorne sisteme in zahteve glede namestitve kot eno integrirano rešitev.

Kako kakovost marine AHU vpliva na dolgoročno delovanje?

Pomorska oprema HVAC je težko dostopna, ko plovilo deluje na morju. Okvara komponente lahko torej povzroči več kot navadno vzdrževanje. Lahko vpliva na udobje posadke, izkušnjo potnikov, pogoje v sobi z opremo ali neprekinjenost delovanja.

HISURP navaja, da njegov proces nadzora kakovosti vključuje vhodni pregled surovin, lastni pregled, medsebojni pregled in specializiran pregled med proizvodnjo. Končana oprema je lahko podvržena preskusom visoke temperature, solnega razpršila, vibracij, nagibanja, puščanja in električne varnosti.

Proizvajalčeve zmogljivosti testiranja vključujejo laboratorij za razliko entalpije, sobo za testiranje hrupa, preskusno komoro s solnim razpršilom, preskusno napravo za vibracije in preskusno mizo z nagibom. Sledljivost izdelkov je podprta tudi z edinstvenimi serijskimi številkami opreme.

Za ekipe za nabavo so te zmogljivosti koristni kazalci pri primerjavi potencialnih dobaviteljev klimatskih naprav za pomorstvo. Zanesljiv dobavitelj bi moral biti sposoben razpravljati ne le o nazivni zmogljivosti, temveč tudi o okoljskem testiranju, izbiri komponent, dokumentaciji, certificiranju, podpori pri namestitvi, rezervnih delih in poprodajnih storitvah.

Pogosta vprašanja o marine AHU

Kaj je glavni namen marine AHU?

Marine AHU kondicionira in distribuira zrak v morskem okolju. Zagotavlja lahko hlajenje, ogrevanje, filtracijo, prezračevanje in nadzor vlažnosti za kabine, javne prostore, kontrolne sobe in druge prostore na ladji.

V čem se marine AHU razlikuje od standardne AHU?

Pomorski model je zasnovan z dodatnim upoštevanjem slanega pršila, vlažnosti, korozije, vibracij, premikanja plovila, kompaktne namestitve in operativnih zahtev, specifičnih za pomorstvo.

Ali lahko Marine AHU uporablja tako ohlajeno vodo kot DX hlajenje?

ja Platformo HISURP Marine AHU je mogoče konfigurirati za hlajenje z ohlajeno vodo ali neposredno ekspanzijo. Ustrezna rešitev je odvisna od arhitekture HVAC plovila in razpoložljivih virov energije.

Ali je odpornost proti koroziji pomembna za ladijsko opremo za upravljanje zraka?

ja Morsko okolje vsebuje sol in vlago, ki lahko pospešita korozijo. Premazi za pomorstvo, primerne komponente iz nerjavečega jekla in materiali toplotnega izmenjevalnika, odporni proti koroziji, lahko pomagajo izboljšati vzdržljivost opreme.

Ali je mogoče sisteme Marine AHU prilagoditi?

ja Pretok zraka, zmogljivost hlajenja in ogrevanja, dimenzije, materiali ohišja, filtracija, orientacija vgradnje, krmilniki, komunikacijski vmesniki in zahteve glede certificiranja se lahko konfigurirajo glede na potrebe projekta.

Kateri certifikati so morda potrebni za opremo Marine AHU?

Odvisno od plovila in projekta lahko veljavni certifikati vključujejo CE, RoHS, ISO9001 in zahteve klasifikacijskega zavoda, kot so DNV, BV, ABS, CCS ali LR. Zahteve za certificiranje je treba potrditi pred javnim naročilom.

Zaključek: Zakaj je prava marine AHU strateška naložba HVAC?

Marine AHU je več kot običajna komponenta klimatske naprave. To je ključni del okoljskega nadzora na ladji, ki mora uravnotežiti energetsko učinkovitost, odpornost proti koroziji, toleranco na vibracije, natančen nadzor, kompaktno namestitev, vzdržljivost in dolgoročno zanesljivost.

Z nastavljivimi razponi pretoka zraka in zmogljivosti, več viri ogrevanja in hlajenja, protikorozijsko zaščito na morskem nivoju, inteligentnimi krmilniki in izbirnimi klasifikacijskimi certifikati zagotavlja HISURP rešitve pomorskih klimatskih naprav, zasnovane za ladje in aplikacije na morju. Za ladjedelnice, izvajalce ladijskih HVAC, operaterje na morju in mednarodne ekipe za nabavo, ki iščejo kitajskega proizvajalca po meri, lahko izbira prave konfiguracije v fazi načrtovanja znatno izboljša zanesljivost sistema in zmogljivost življenjskega cikla.

Iščete pomorsko klimatsko napravo, prilagojeno pretoku zraka, hladilni obremenitvi, prostoru za namestitev, certifikatom in okoljskim zahtevam vašega plovila?Obrnite se na HISURP, da se pogovorite o specifikacijah vašega projekta, zahtevah po meri in rešitvi HVAC za plovila.prosimkontaktirajte nasza strokovno tehnično podporo in prilagojeno ponudbo.
